インバー材の計測治具を金属3Dプリンターで造形し、4部品を1パーツへ一体化。トポロジー最適化により、強度を保ちながら73.7%の大幅な軽量化に成功した実例です。
＞＞検査治具製作実績はこちら

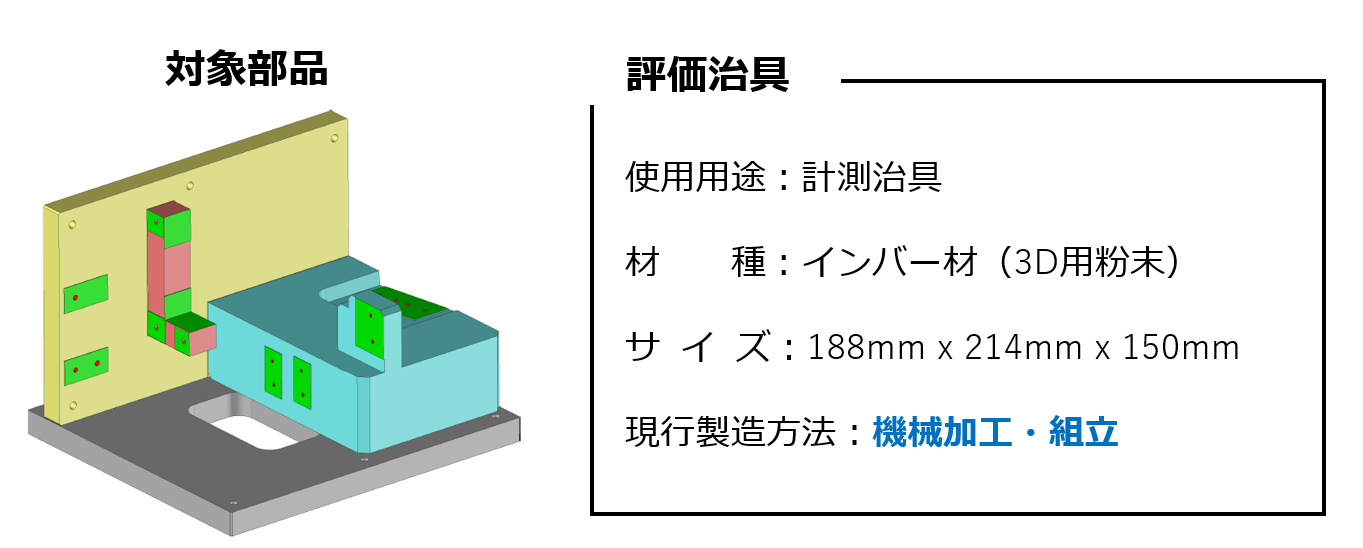

現行の製造方法

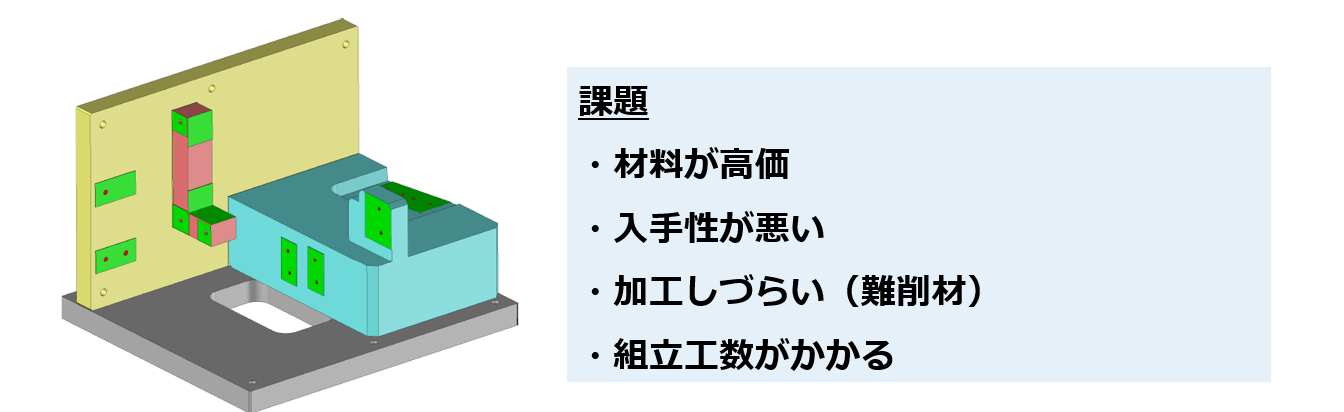

高精度の計測を実現するため熱膨張係数の低いインバー材を使用し、4パーツ構成のため機械加工と組立工程で製作しております。

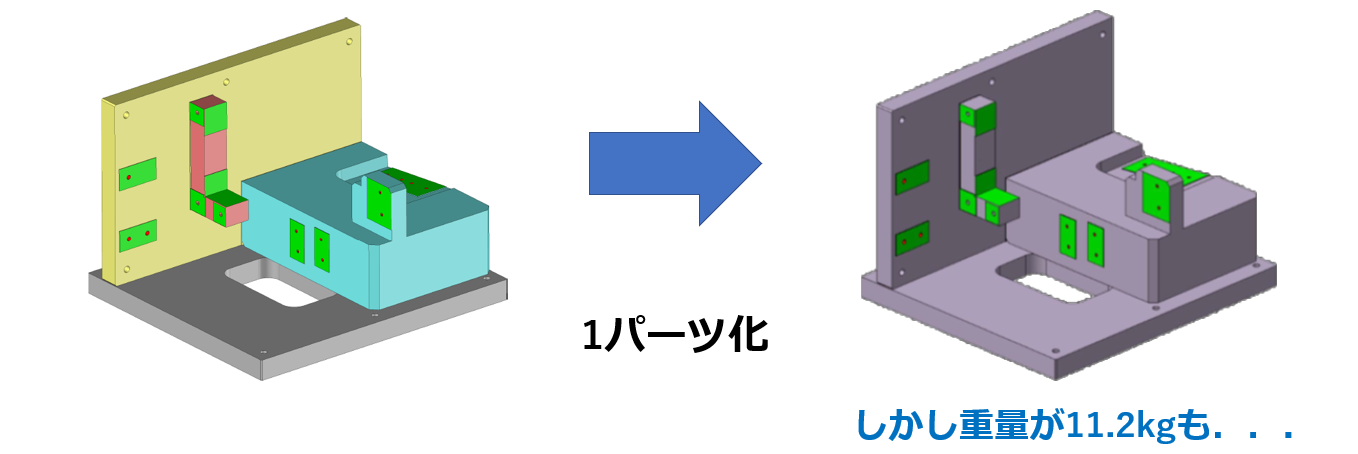

金属積層造形を最大限活用できるトポロジー最適化を提案
トポロジー最適化とは…
設計支援ソフト上で設計空間・荷重条件・拘束条件などの制約条件を与えることで解析を行い、最適な形状を導き出す設計手法となります
・部品にかかる荷重・方向
・軽量化目標
・必要な強度
・形状変更してはいけない箇所
・その部品に与えられた最大設計可能
エリア

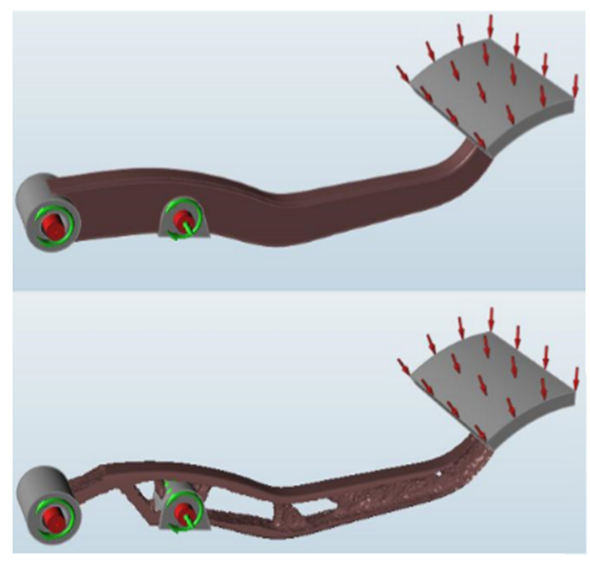

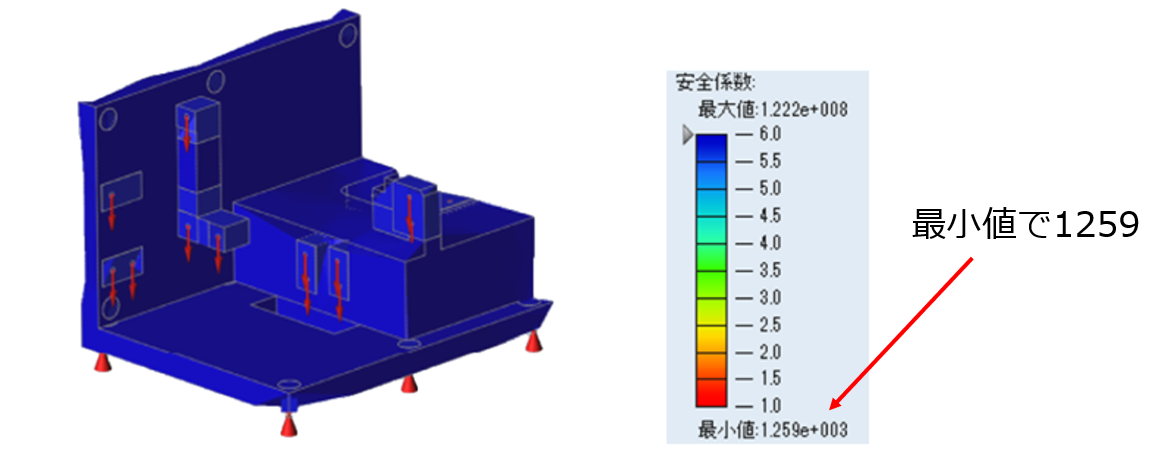

荷重の大きさ・方向を設定し最適化を行った様子
安全係数にかなり余裕があるため、軽量化する余地が多いことが分かりました。

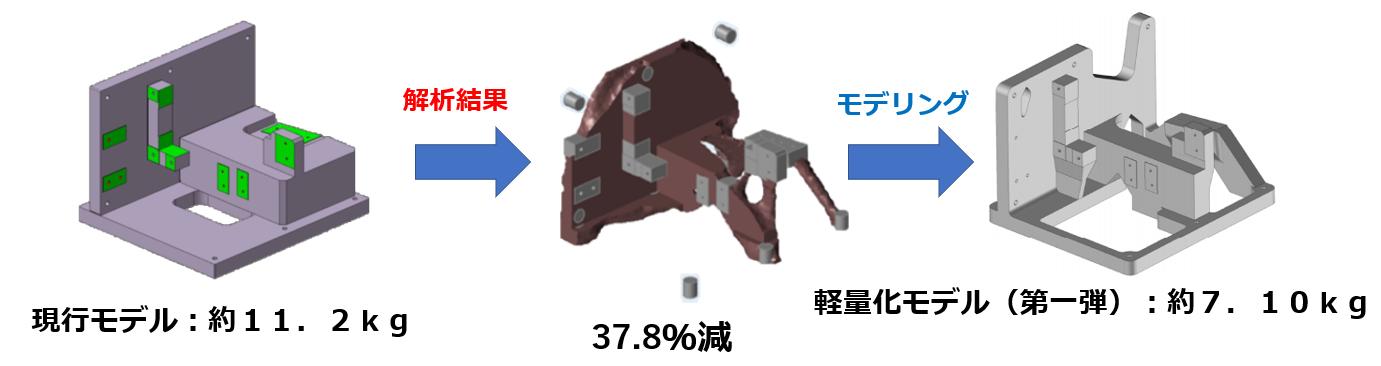

解析の結果
・今回の設定負荷では破壊につながらない
・製品、センサの取り付け部以外は大きな肉抜きが可能
第一弾モデルをお客様と共に評価した結果…

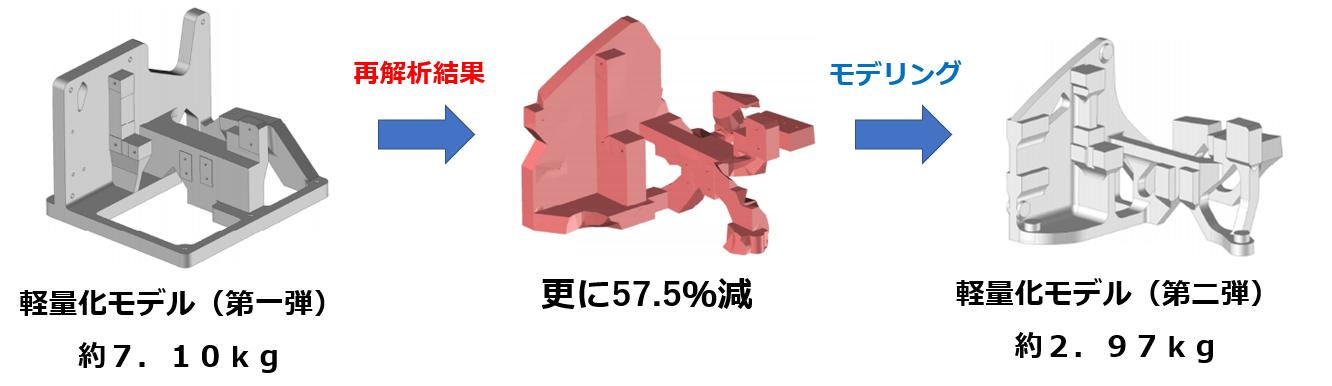

・お客様の要望 ⇒再度軽量化を実施
・造形後の加工を考慮

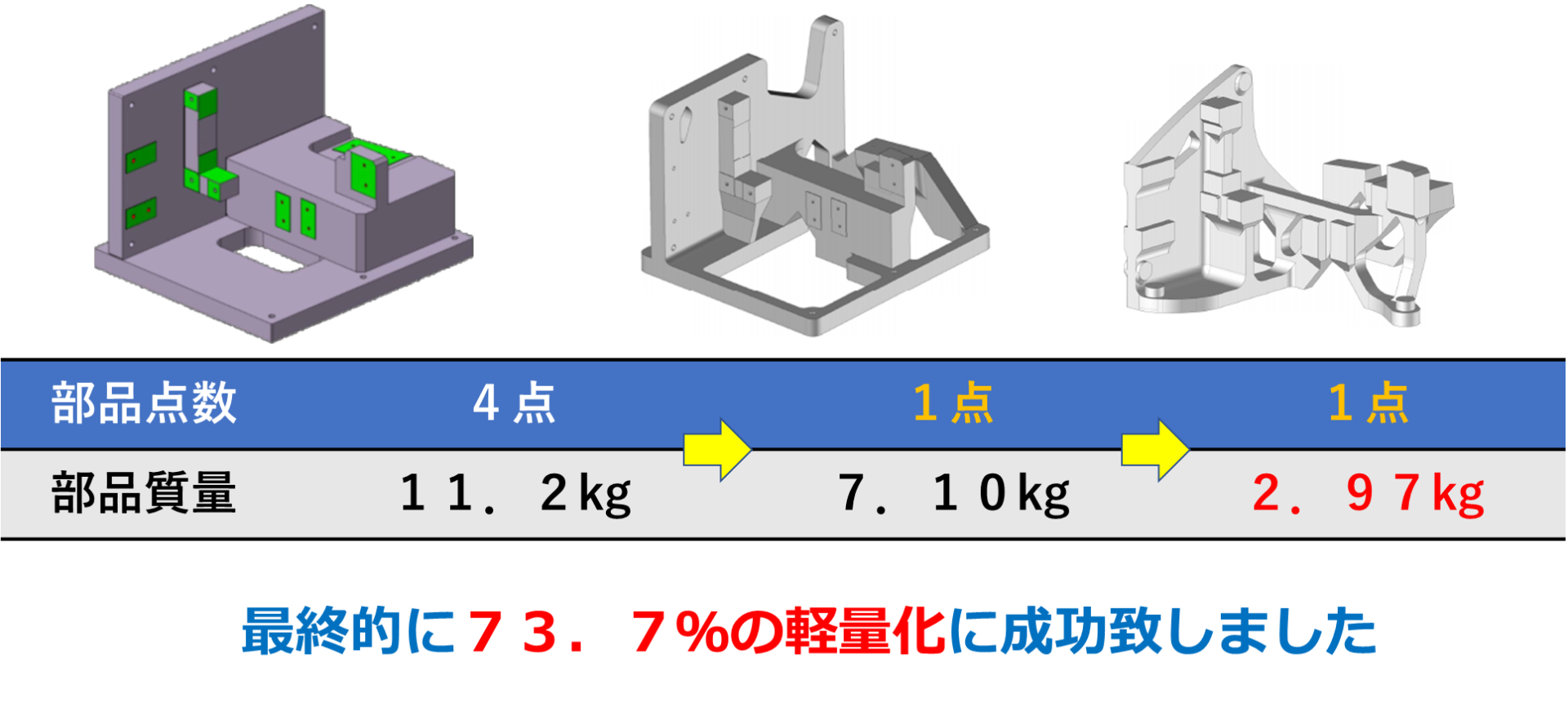

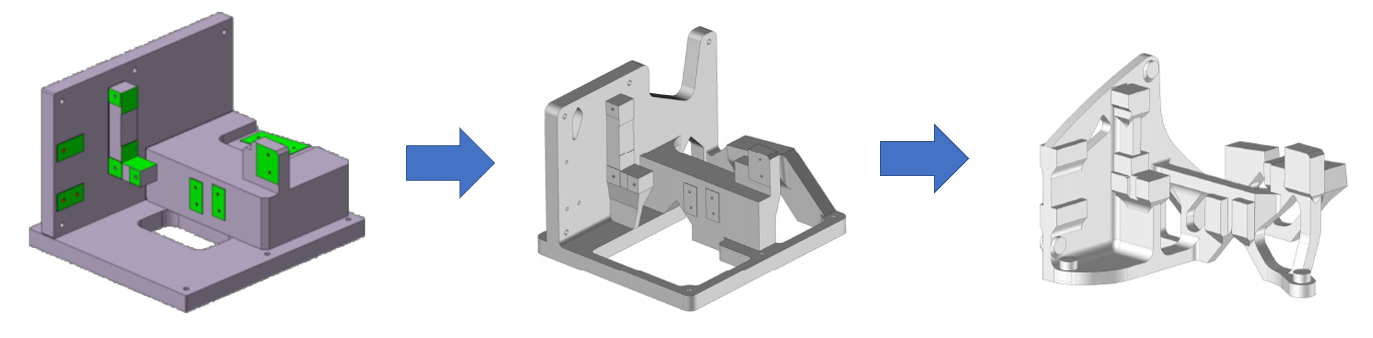

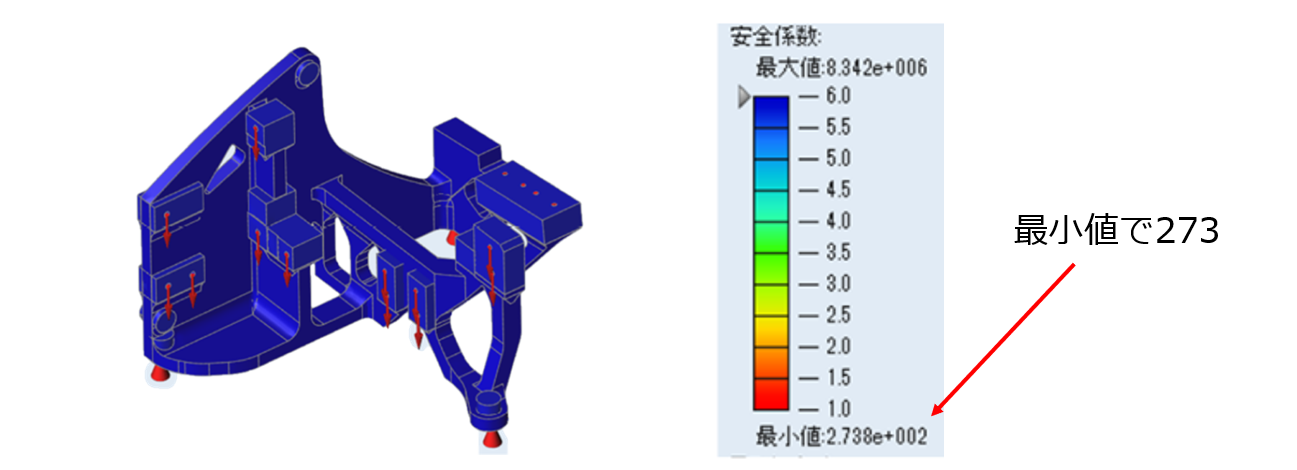

最終形状でもう一度解析したところ、十分な安全率が残っております。
安全率だけで判断すると更なる軽量化も可能となりますが、後加工工程（機械加工）まで考慮したことで、本当の意味での最適化が実現出来ました。
